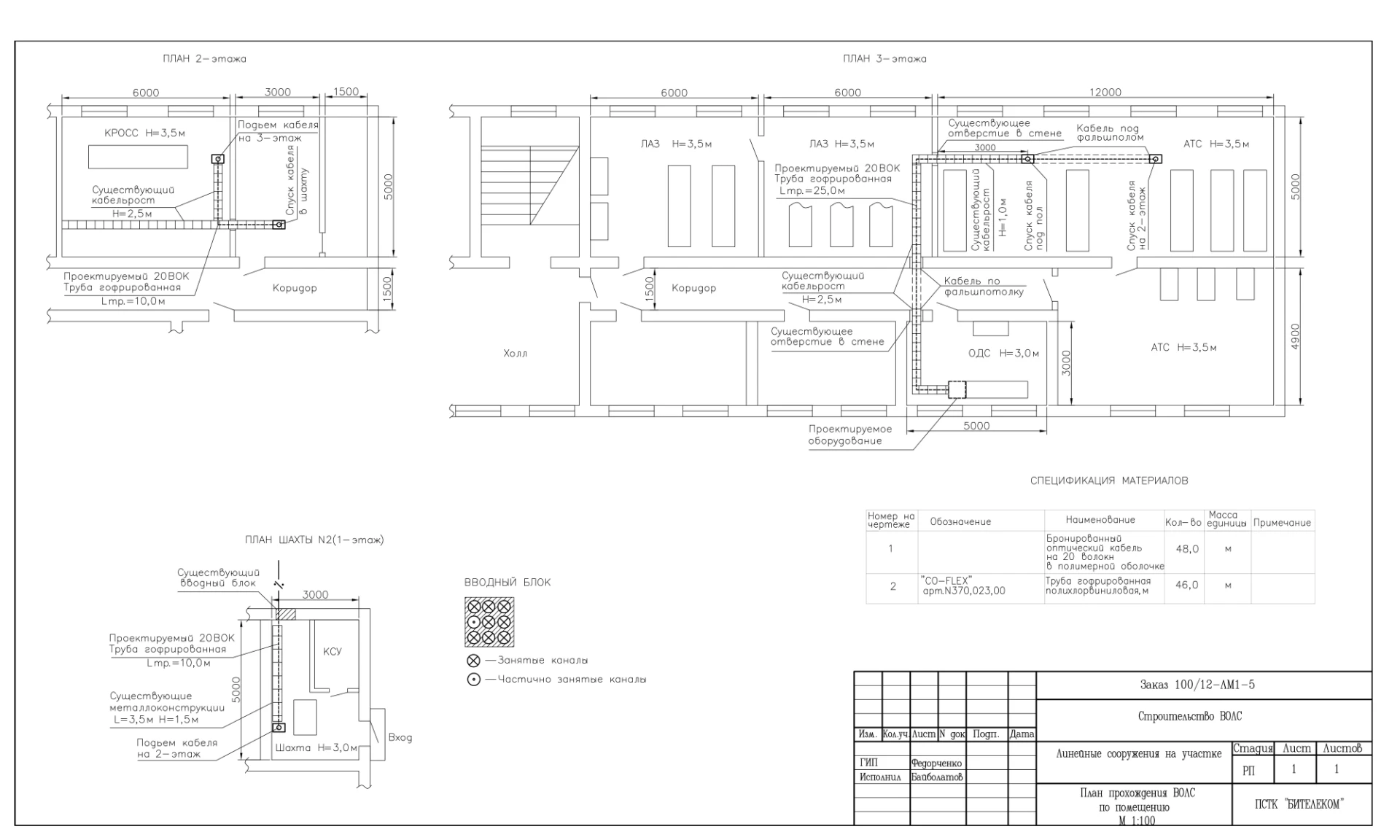

DR-01 · building
План прохождения ВОЛС по помещению
Проектирование: прокладка ВОЛС внутри зданий
Чертежи
Инженерные чертежи ВОЛС
Рабочая документация, выполненная ПСТК «Бителеком»: планы прохождения ВОЛС, переходы методом ГНБ, схемы телефонной канализации и линейные сооружения.
5
Чертежи
- 01Подлинный рабочий чертёж компании
- 02Из чертежа выделяется главная линия трассы
- 03Линия выходит за пределы документа
- 04И становится связью между точками на карте Казахстана
Содержание оригинального чертежа не изменяется. Карта — схематическая.
Подлинные примеры проектной документации компании. Чертежи публикуются без изменений; привязка к конкретному текущему объекту не приводится.
Открыть PDF · PDF

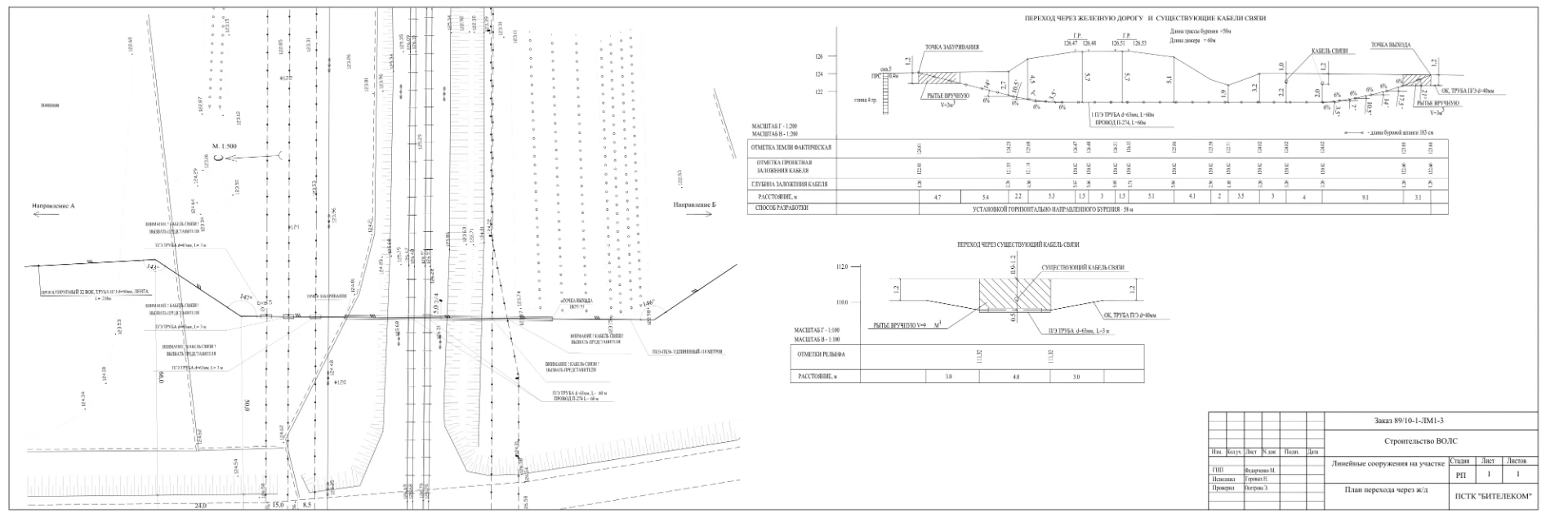

DR-02 · gnb
Пример перехода методом ГНБ
Инженерные решения: переходы под дорогами и железнодорожными путями

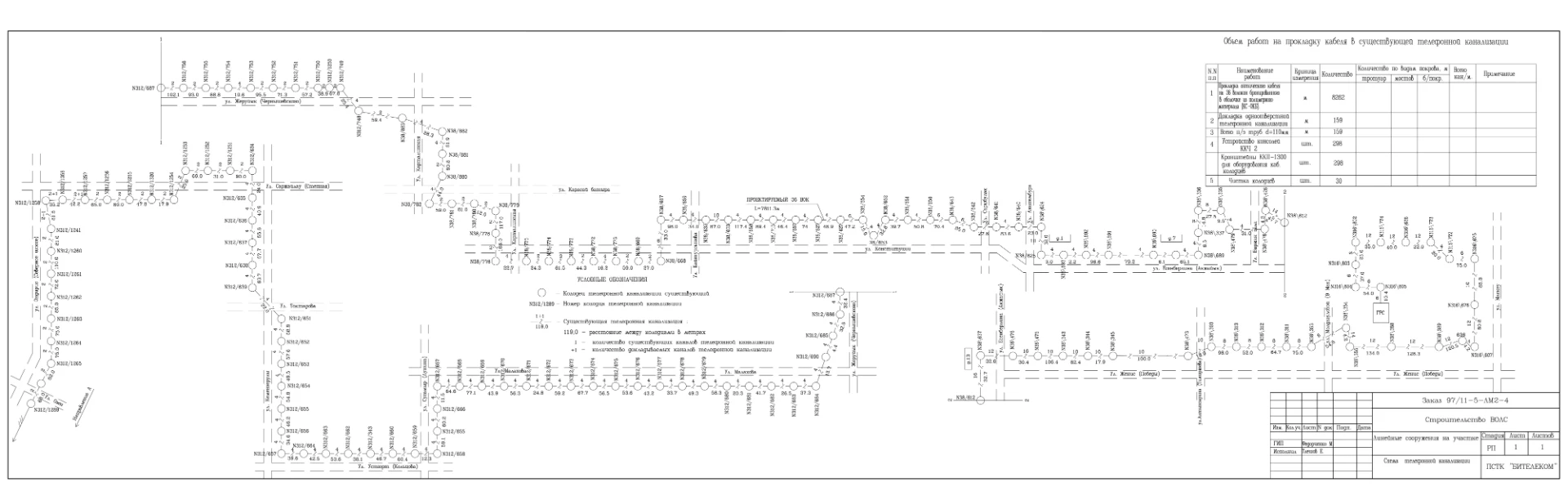

DR-03 · kanal
Схема телефонной канализации
Проектная документация и городская кабельная инфраструктура

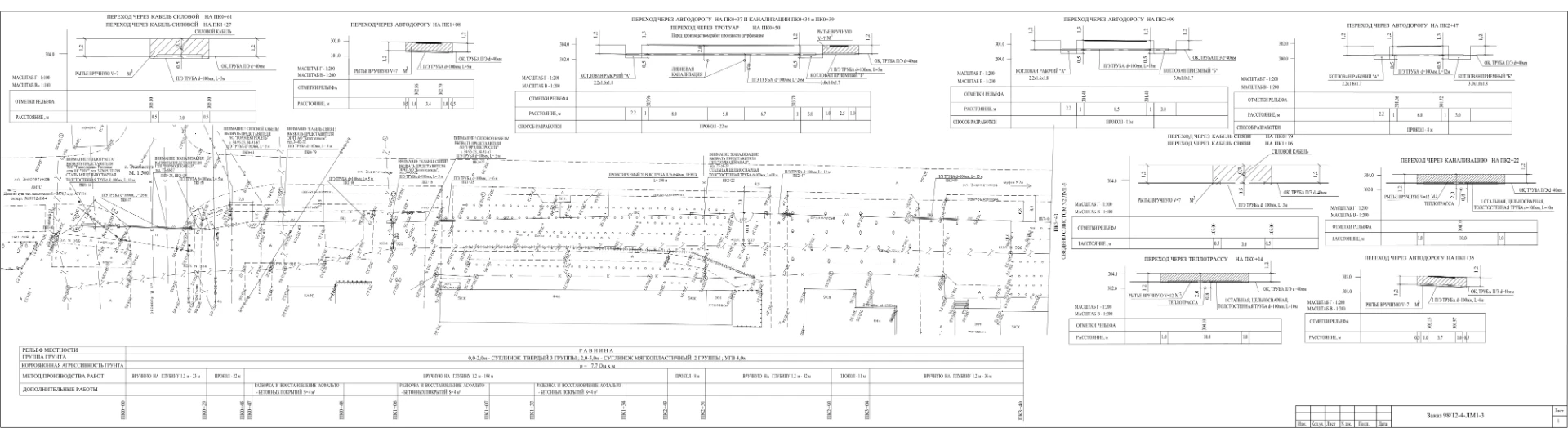

DR-04 · incity
Пример трассы ВОЛС в городской черте
Проекты и инженерные изыскания в городской среде

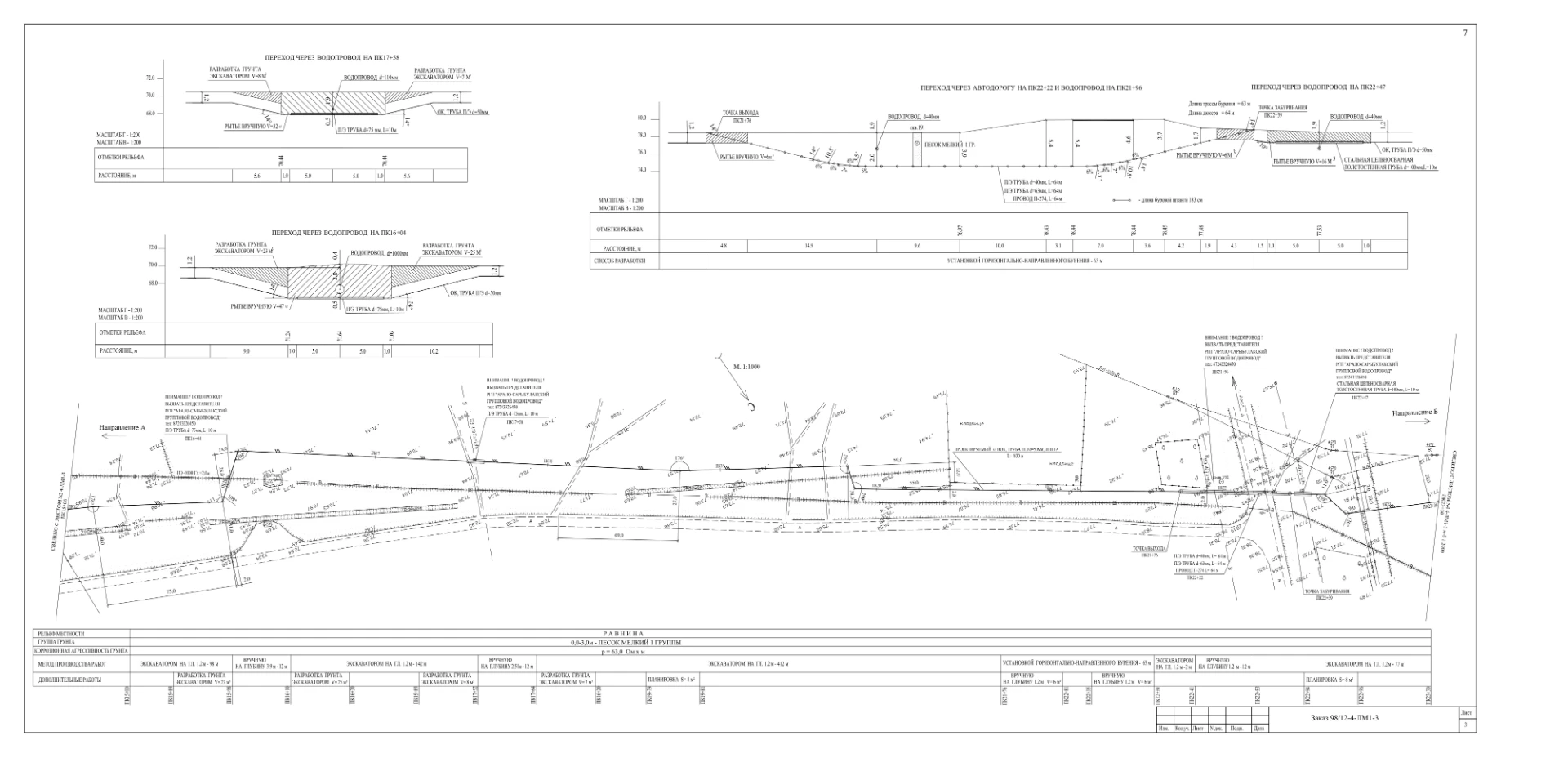

DR-05 · outcity
Пример трассы ВОЛС вне городской черты
Магистральные и региональные ВОЛС
